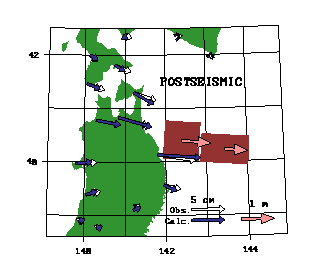

図１　平成6年12月28日の三陸はるか沖地震時(a)、および地震の三ヶ月
　　　　　後から八ヶ月後までの地殻変動(b)。 (a)と(b)は単位の次元が異
　　　　　なることに注意。データは国土地理院、東北大学、国立天文台の
　　　　　GPS 観測によるもの。青い矢印は観測されたベクトル、黒い矢印
　　　　　は観測値を最も良く説明する断層モデル(断層面を薄緑の四角形、
　　　　　ずれのベクトルを赤い矢印で示す)から予測される理論値。 どち
　　　　　らの例でも観測値と理論値は観測誤差と同程度の残差で一致して
　　　　　いる。

　　図２　地震の二ヶ月前から八ヶ月後の期間における、江刺地球潮汐観測
　　　　　施設の南-北(a)、東-西(b)、東北-南西(c)の三方向の伸縮計記録
　　　　　（三日おきの値）を、図１で示す断層モデルから予測される伸縮
　　　　　と比較したもの。観測値については、地震前二ヶ月間の記録の一
　　　　　次変化成分を装置自体のドリフトとして期間全体のデータから差
　　　　　し引いた。
