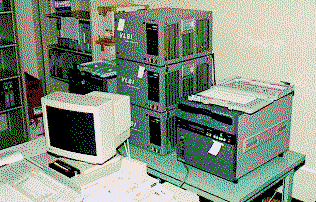

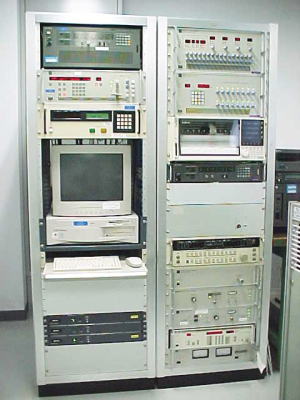

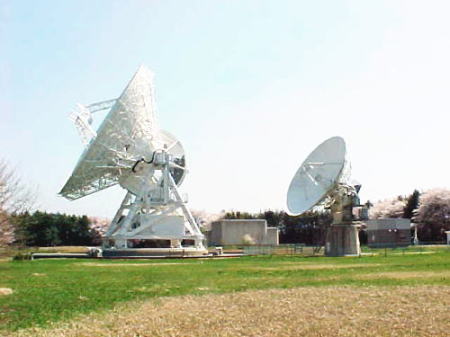

　VLBI観測装置　VLBIは遠方の天体からやってくる電波を複数のアンテナで同時に受信して、電波の到着時刻の差を精密に求める装置です。地球の回転運動や変形の研究、準星や星生成領域、晩期型星における電波源の運動や物理状態の研究に利用されています。短波長高精度VLBI用10mアンテナ　水沢の直径10ｍのアンテナは、鏡面精度が0.34mmで、2GH及び8GHz(同時受信)、22 GHz、43GHzの各周波数帯で天体の電波を受信することができます。駆動系はディジタル制御され、駆動速度は毎秒３度と高速なので、測地VLBIに重要な観測天体の高速切り替えを行うことができます。　　　　　　　　水沢観測センター構内直径10mパラボラアンテナ（右側） VLBIバックエンド　VLBIバックエンドは16チャンネルのビデオ周波数変換器、K-4型高速データレコーダ、周波数安定度が1000秒間で1兆分の1.2秒という安定な水素メーザ周波数標準から成っています。　　　　　　　　　　　　　　　　　　　　　K-4型VLBI観測記録機器水素メーザ周波数標準　水素メーザ周波数標準は、周波数の安定度が千秒間で1兆分の1.6秒という精密な標準信号装置で、VLBIの基準信号発生に使われます。VLBI観測では、アンテナ局ごとに受信信号と精密な基準信号を共に磁気テープに記録し、後に再生された基準信号をもとに、受信信号の位相と振幅を再現します。　　　　　　　　　　　　　　　　　　　　　水素メーザー周波数標準アンテナ局ごとに精密な基準信号と共に磁気テープに記録された受信信号は相関局において再生され、基準信号を元に受信信号の位相と振幅を合成するためのデータ処理が行なわれます。　　　　　　　　　　　　　　　　　　簡易型相関処理装置(NAOCO) 国立天文台で開発された簡易型相関処理装置NAOCOは１チャンネルにおける超広帯域処理や１６チャンネルを用いた帯域２MHzの処理、２ビットサンプリング等の様々な機能を持つ可搬型のVLBI相関処理装置です。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
